Arena 757

757-4101-111-xxxx-11
Südmetall Arena 757 Produktfoto
Südmetall Arena 757 Produktfoto
Südmetall Arena 757 Produktfoto
Südmetall Arena 757 Produktfoto
Südmetall Arena 757 Oberfläche Edelstahl satiniert
Südmetall Arena 757 Lagerung TOP SPEED COMFORT
Südmetall Arena 757 Lagerung TOP SPEED GK4
Südmetall Arena 757 Lagerung TOP SPEED GK3
Südmetall Arena 757 Lagerung FLAT GK4
Südmetall Arena 757 Lagerung FLAT GK3
Produkt-Beschreibung

Rosettengarnitur Top Speed Comfort Arena, mit einer festdrehbar gelagerten wartungsfreien Metall Ausgleichslagerung mit Kugellager. Das integrierte Bajonett Montagesystem TOP SPEED COMFORT ermöglicht eine einfache und rasche Montage und gibt einen perfekten Sitz und Halt. Die integrierte Federunterstützung hält den Drücker in einer perfekten 0° Stellung.

Edelstahl satiniert



EN 1906 : 4/*7/-/B1/1/5/0/A

*1,2 Mio. Drückerbetätigungen

Prüfnormen

Südmetall Arena 757 Prüfnormen
Südmetall Arena 757 Prüfnormen
Südmetall Arena 757 Prüfnormen

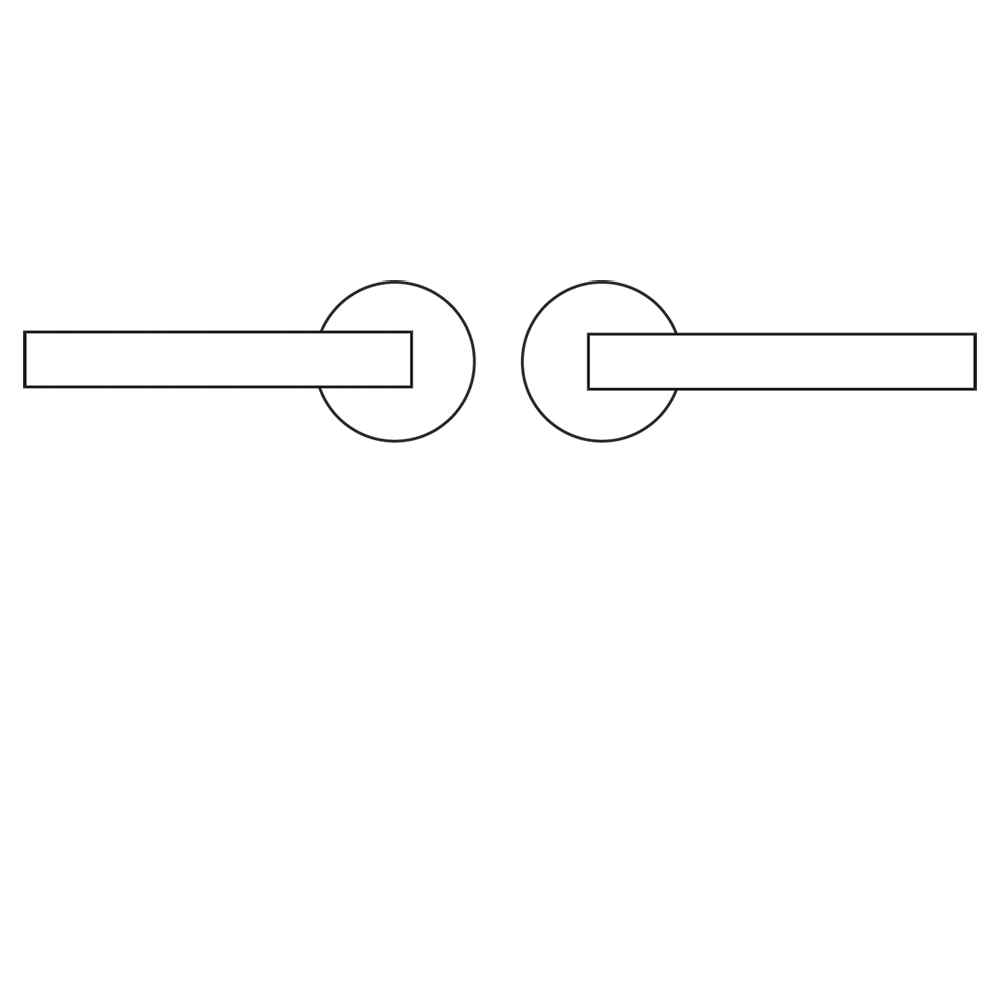

Südmetall Arena 757 Ausführungsvarianten

757-4101-111-1000-11

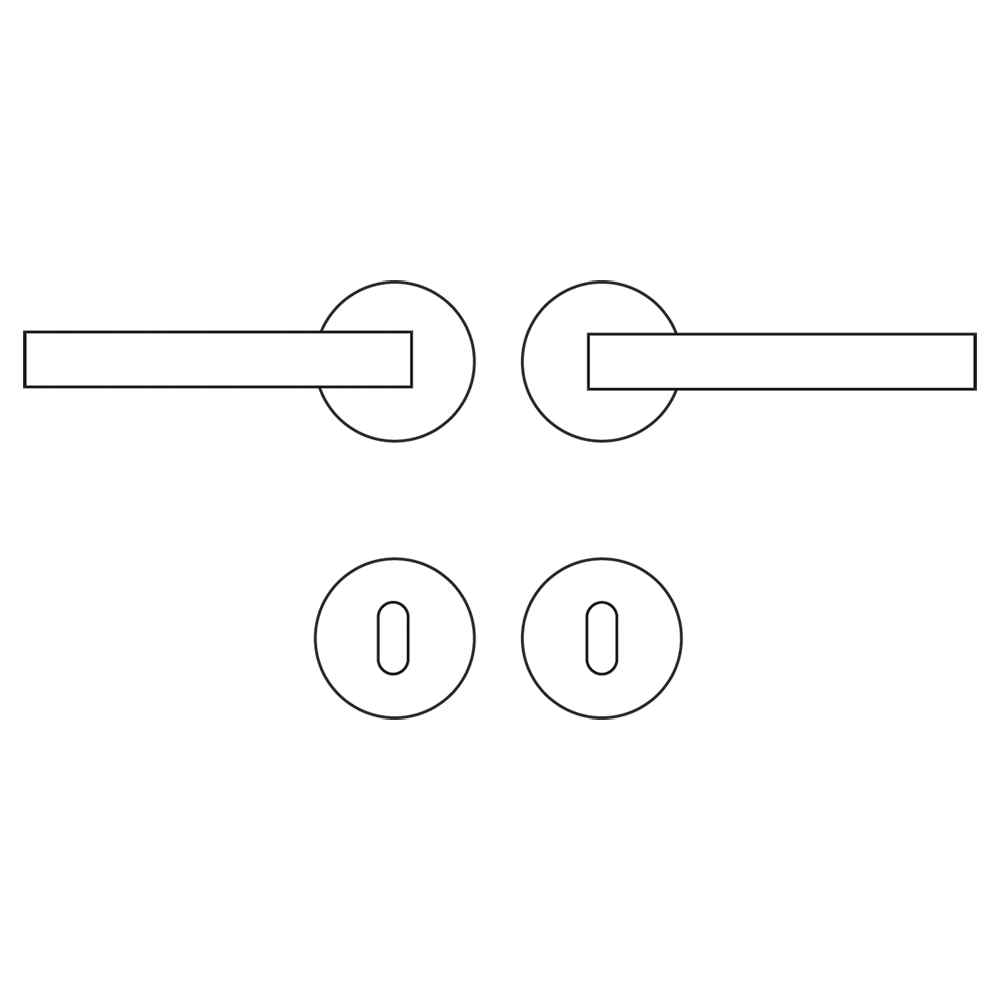

Südmetall Arena 757 Ausführungsvarianten

757-4101-111-1101-11

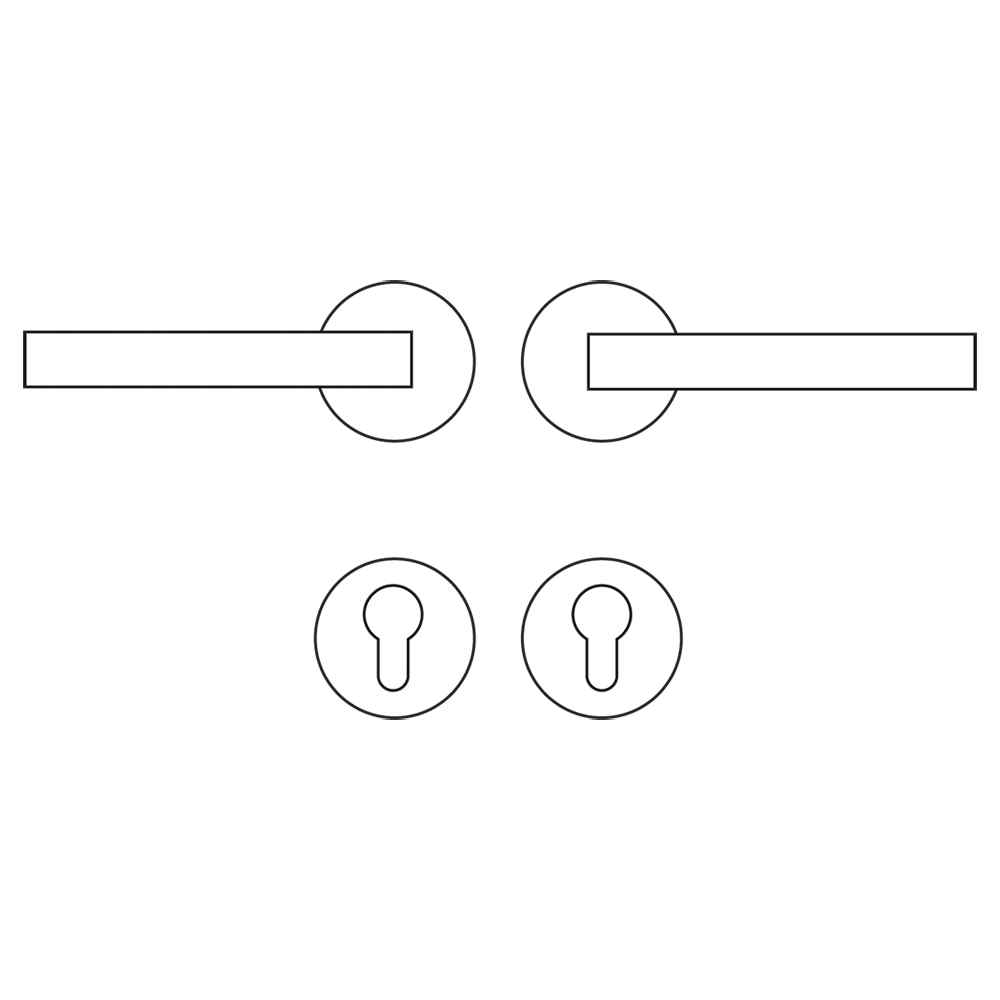

Südmetall Arena 757 Ausführungsvarianten

757-4101-111-1102-11

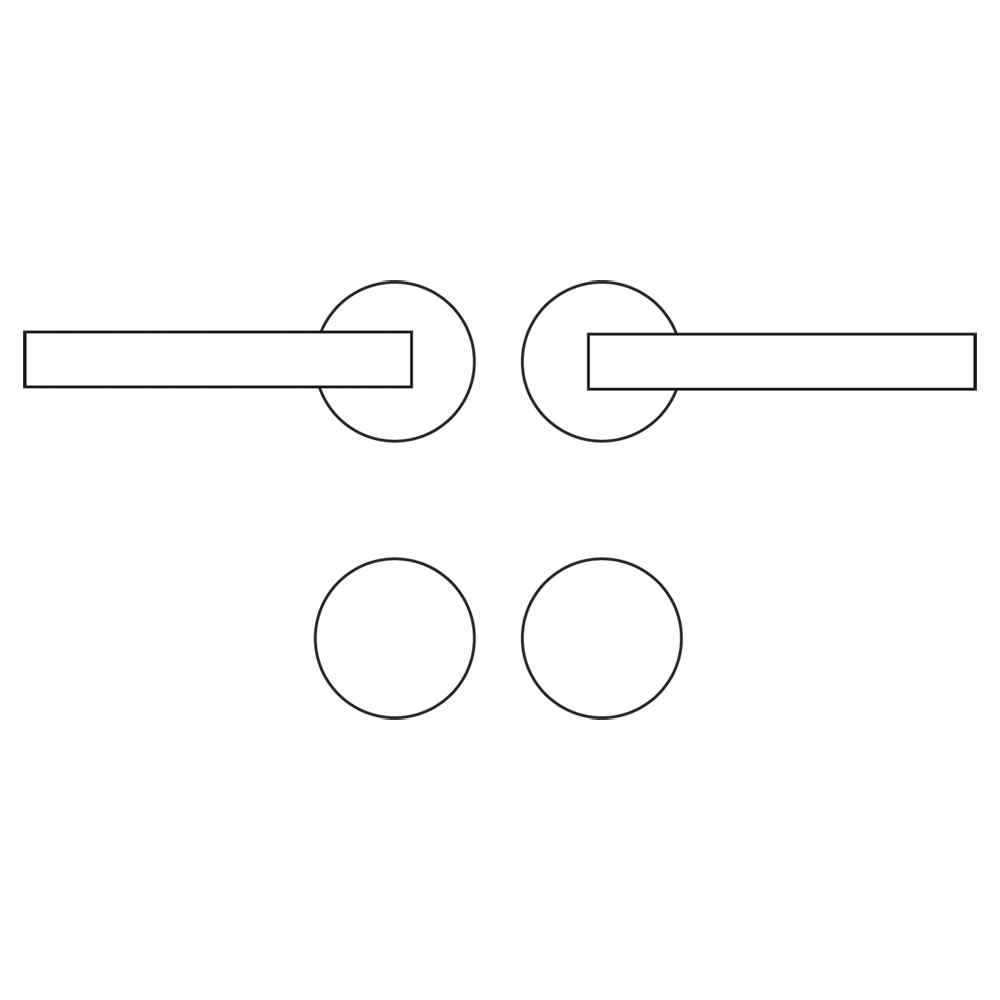

Südmetall Arena 757 Ausführungsvarianten

757-4101-111-1104-11

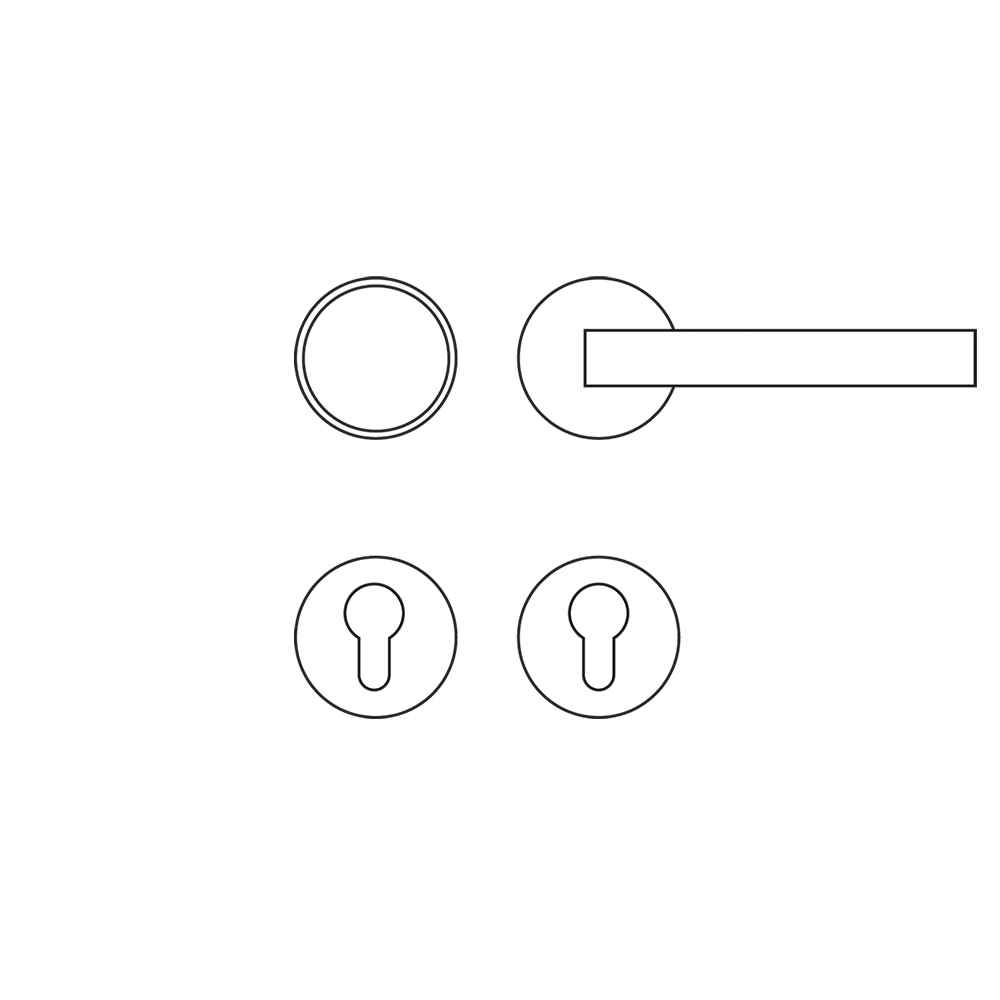

Südmetall Arena 757 Ausführungsvarianten

757-4101-111-1202-11

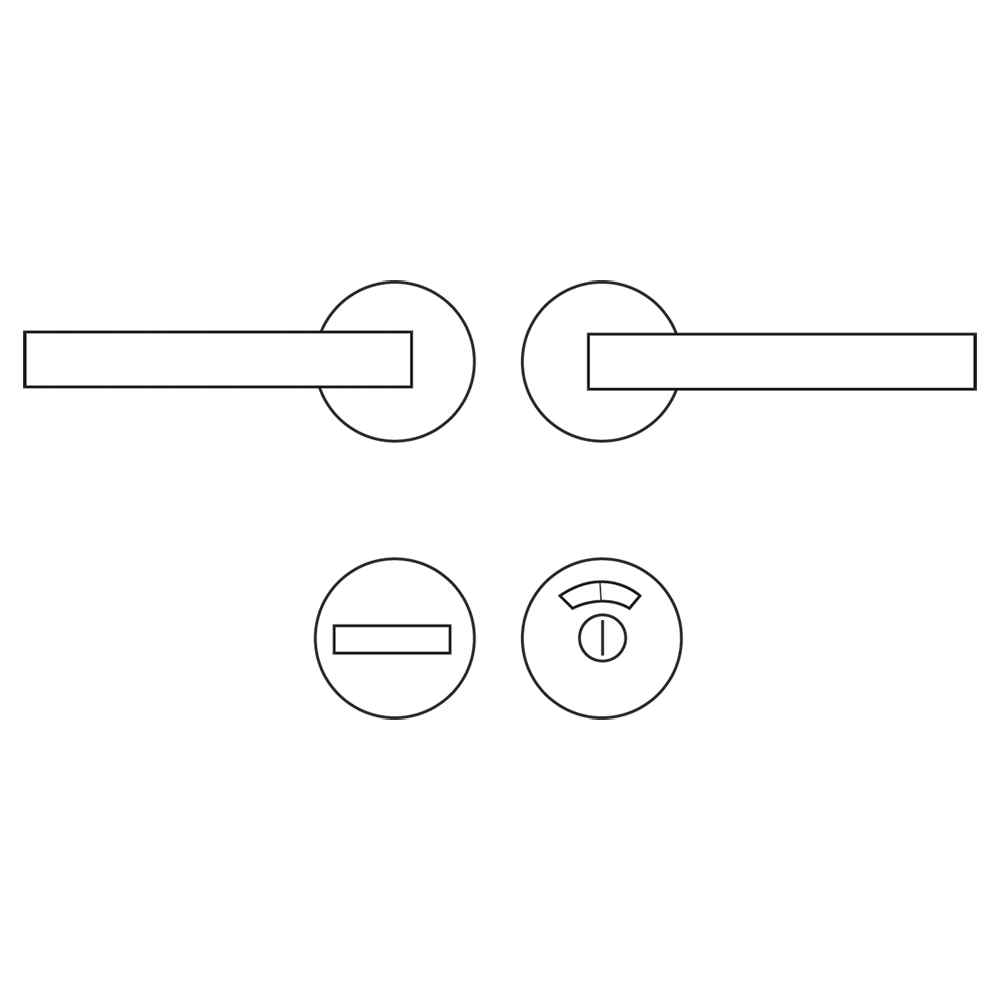

Südmetall Arena 757 Ausführungsvarianten

757-4101-111-1301-11

Südmetall Arena 757 Ausführungsvarianten

757-4101-111-1400-11

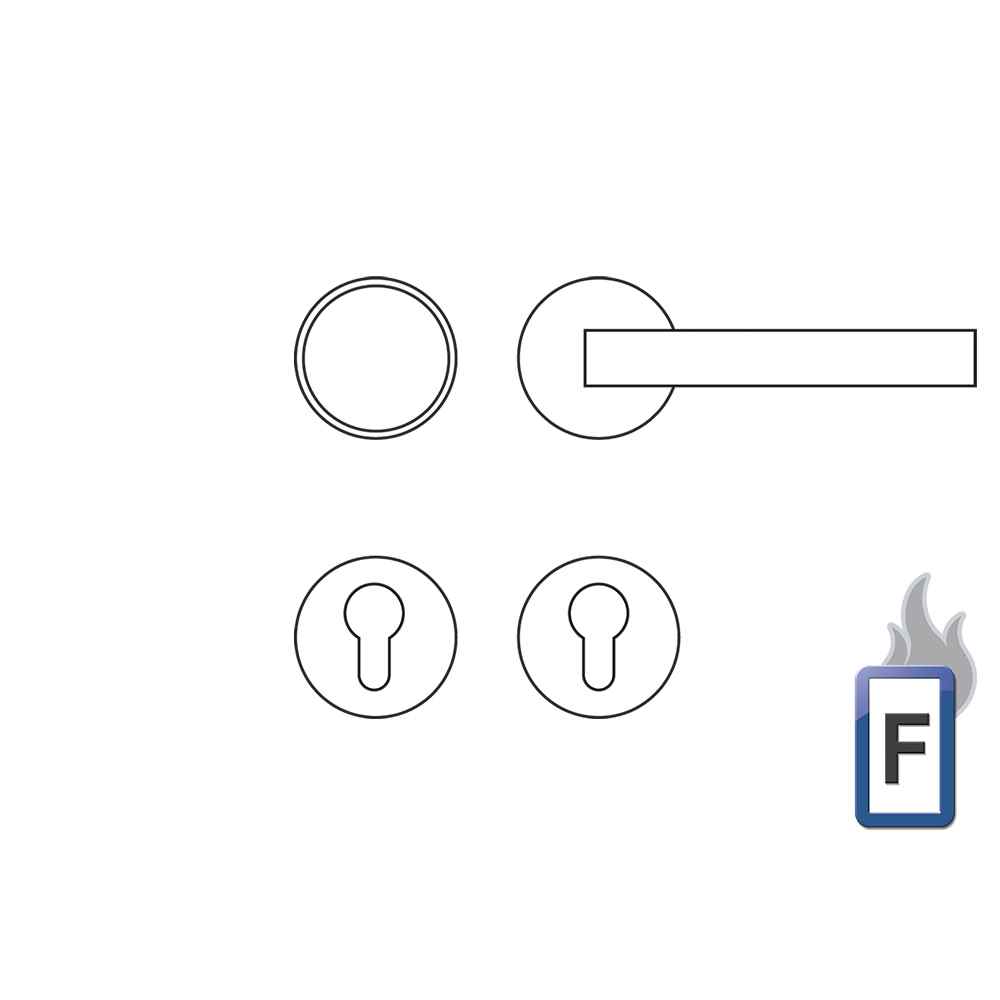

Südmetall Arena 757 Ausführungsvarianten

757-4101-111-1402-11

  • 1.200.000 geprüfte Drückerbetätigungen
  • Kugellager
  • Stabile Metallunterkonstruktion
  • Hochhaltefeder Standard
  • Schrauben mit Schraubensicherung
  • Schnelle und einfache Montage durch das patentierte Top Speed System (Bajonett-Verschluss System)
  • M6 Madenschraube mit Schraubensicherung zur optimalen Verbindung zwischen Drücker und Drückerstift
  • Alle Ausführungen möglich (BB, PZ, Wechselgarnitur, Feuerhemmend und Panik...)
  • Große Auswahl an Drücker Designs
  • Große Auswahl an Drücker Veredelungen an der Oberfläche (ABACO, PVD, Schwarzstahl Optik, u.v.m...)
  • Rosette DM 55 mm, Höhe 10 mm
  • Umweltfreundliche Verpackung ausschließlich aus Karton

Benutzerklasse:

Norm

Top Speed COMFORT

4

Bestanden

Bewegungszyklen:

Norm

Top Speed COMFORT

200.000

1.200.000

Werte gemessen bei 1 Million Betätigungen

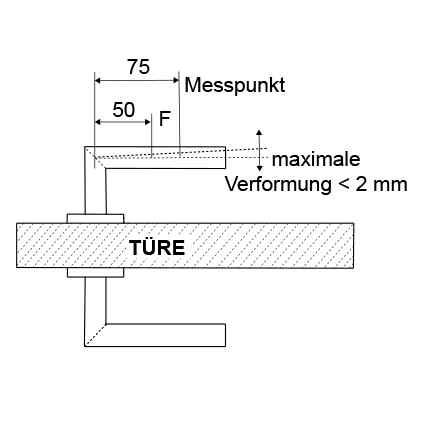

Zugbeanspruchung:

Norm

Top Speed COMFORT

<= 2 mm

<= 0,8 mm

Südmetall Arena 757 Normen und Messungen

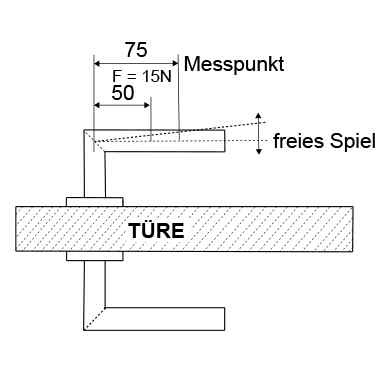

Freies Spiel:

Norm

Top Speed COMFORT

<= 6 mm

<= 0,35 mm

Südmetall Arena 757 Normen und Messungen

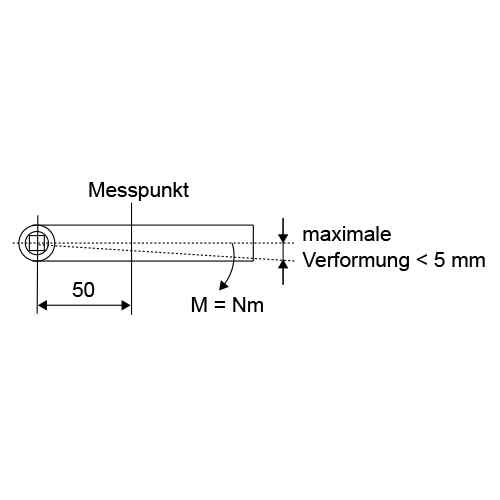

Freie Winkelbewegung:

Norm

Top Speed COMFORT

<= 5 mm

<= 2,1 mm

Südmetall Arena 757 Normen und Messungen

Ruhestellung:

Norm

Top Speed COMFORT

<+- 1 Grad

<+- 0 Grad

Südmetall Arena 757 Normen und Messungen
