Elena 750

750-4101-111-xxxx-10
Südmetall Elena 750 Produktfoto
Südmetall Elena 750 Produktfoto
Südmetall Elena 750 Produktfoto
Südmetall Elena 750 Produktfoto
Südmetall Elena 750 Oberfläche Edelstahl satiniert / Chrom poliert
Südmetall Elena 750 Lagerung TOP SPEED COMFORT
Südmetall Elena 750 Lagerung TOP SPEED GK4
Südmetall Elena 750 Lagerung TOP SPEED GK3
Südmetall Elena 750 Lagerung FLAT GK4
Südmetall Elena 750 Lagerung FLAT GK3
Produkt-Beschreibung

Rosettengarnitur Top Speed Comfort Elena, mit einer festdrehbar gelagerten wartungsfreien Metall Ausgleichslagerung mit Kugellager. Das integrierte Bajonett Montagesystem TOP SPEED COMFORT ermöglicht eine einfache und rasche Montage und gibt einen perfekten Sitz und Halt. Die integrierte Federunterstützung hält den Drücker in einer perfekten 0° Stellung.

Edelstahl satiniert / Chrom poliert



EN 1906 : 4/*7/-/B1/1/5/0/A

*1,2 Mio. Drückerbetätigungen

Prüfnormen

Südmetall Elena 750 Prüfnormen
Südmetall Elena 750 Prüfnormen
Südmetall Elena 750 Ausführungsvarianten

750-4101-111-1000-10

Südmetall Elena 750 Ausführungsvarianten

750-4101-111-1101-10

Südmetall Elena 750 Ausführungsvarianten

750-4101-111-1102-10

Südmetall Elena 750 Ausführungsvarianten

750-4101-111-1104-10

Südmetall Elena 750 Ausführungsvarianten

750-4101-111-1202-10

Südmetall Elena 750 Ausführungsvarianten

750-4101-111-1302-10

Südmetall Elena 750 Ausführungsvarianten

750-4101-111-1400-10

Südmetall Elena 750 Ausführungsvarianten

750-4101-111-1402-10

  • 1.200.000 geprüfte Drückerbetätigungen
  • Kugellager
  • Stabile Metallunterkonstruktion
  • Hochhaltefeder Standard
  • Schrauben mit Schraubensicherung
  • Schnelle und einfache Montage durch das patentierte Top Speed System (Bajonett-Verschluss System)
  • M6 Madenschraube mit Schraubensicherung zur optimalen Verbindung zwischen Drücker und Drückerstift
  • Alle Ausführungen möglich (BB, PZ, Wechselgarnitur, Feuerhemmend und Panik...)
  • Große Auswahl an Drücker Designs
  • Große Auswahl an Drücker Veredelungen an der Oberfläche (ABACO, PVD, Schwarzstahl Optik, u.v.m...)

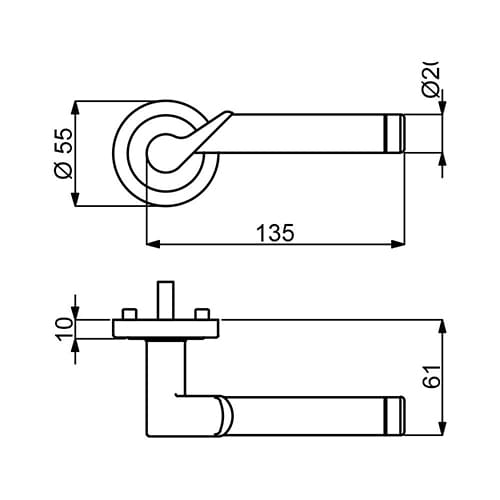

  • Rosette DM 55 mm, Höhe 10 mm
  • Umweltfreundliche Verpackung ausschließlich aus Karton

Benutzerklasse:

Norm

Top Speed COMFORT

4

Bestanden

Bewegungszyklen:

Norm

Top Speed COMFORT

200.000

1.200.000

Werte gemessen bei 1 Million Betätigungen

Zugbeanspruchung:

Norm

Top Speed COMFORT

<= 2 mm

<= 0,8 mm

Südmetall Elena 750 Normen und Messungen

Freies Spiel:

Norm

Top Speed COMFORT

<= 6 mm

<= 0,35 mm

Südmetall Elena 750 Normen und Messungen

Freie Winkelbewegung:

Norm

Top Speed COMFORT

<= 5 mm

<= 2,1 mm

Südmetall Elena 750 Normen und Messungen

Ruhestellung:

Norm

Top Speed COMFORT

<+- 1 Grad

<+- 0 Grad

Südmetall Elena 750 Normen und Messungen
