Korsika 308

308-4111-151-xxxx-11
Südmetall Korsika 308 Produktfoto
Südmetall Korsika 308 Produktfoto
Südmetall Korsika 308 Produktfoto
Südmetall Korsika 308 Oberfläche Edelstahl satiniert
Südmetall Korsika 308 Lagerung TOP SPEED OVAL GK4
Produkt-Beschreibung

Rosettengarnitur Top Speed Korsika, mit einer festdrehbar gelagerten wartungsfreien Metall Ausgleichslagerung. Das integrierte Bajonett Montagesystem TOP SPEED ermöglicht eine einfache und rasche Montage und gibt einen perfekten Sitz und Halt. Die integrierte Federunterstützung hält den Drücker in einer perfekten 0° Stellung. Edelstahl satiniert



EN 1906 : 4/7/-/B1/1/5/0/A
200.000 Drückerbetätigungen

Prüfnormen

Südmetall Korsika 308 Prüfnormen
Südmetall Korsika 308 Prüfnormen
Südmetall Korsika 308 Ausführungsvarianten

308-4111-151-1102-11

Südmetall Korsika 308 Ausführungsvarianten

308-4111-151-1104-11

Südmetall Korsika 308 Ausführungsvarianten

308-4111-151-1201-11

Südmetall Korsika 308 Ausführungsvarianten

308-4111-151-1400-11

Südmetall Korsika 308 Ausführungsvarianten

308-4111-151-1401-11

  • 200.000 geprüfte Drückerbetätigungen
  • Stabile Metallunterkonstruktion
  • Schnelle und einfache Montage durch das patentierte Top Speed System (Bajonett-Verschluss System)
  • Schrauben mit Schraubensicherung
  • Alle Ausführungen möglich ( BB, PZ, Wechselgarnitur, Feuerschutz)
  • Große Auswahl an Drücker Designs
  • Rosette 34 x 74 mm, Höhe 12 mm

Benutzerklasse:

Norm

Top Speed GK4

4

Bestanden

Bewegungszyklen:

Norm

Top Speed

200.000

200.000

Zugbeanspruchung:

Norm

Top Speed GK4

<= 2 mm

<= 0,8 mm ( 1.000 N )

Südmetall Korsika 308 Normen und Messungen

Freies Spiel:

Norm

Top Speed GK4

<= 6 mm

<= 1,2 mm

Südmetall Korsika 308 Normen und Messungen

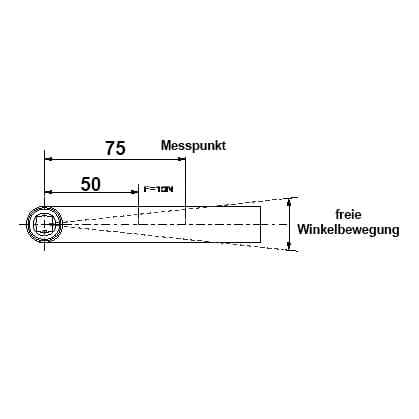

Freie Winkelbewegung:

Norm

Top Speed GK4

<= 5 mm

<= 3,8 mm

Südmetall Korsika 308 Normen und Messungen

Drehmoment-Festigkeit:

Norm

Top Speed GK4

<= 5 mm

< 3,8 mm

Südmetall Korsika 308 Normen und Messungen
