Malibu 303

303-4101-111-xxxx-11
Südmetall Malibu 303 Produktfoto
Südmetall Malibu 303 Produktfoto
Südmetall Malibu 303 Produktfoto
Südmetall Malibu 303 Produktfoto
Südmetall Malibu 303 Oberfläche Edelstahl satiniert
Südmetall Malibu 303 Lagerung TOP SPEED COMFORT
Südmetall Malibu 303 Lagerung TOP SPEED GK4
Südmetall Malibu 303 Lagerung TOP SPEED GK3
Produkt-Beschreibung

Rosettengarnitur Top Speed Comfort Malibu, mit einer festdrehbar gelagerten wartungsfreien Metall Ausgleichslagerung mit Kugellager. Das integrierte Bajonett Montagesystem TOP SPEED COMFORT ermöglicht eine einfache und rasche Montage und gibt einen perfekten Sitz und Halt. Die integrierte Federunterstützung hält den Drücker in einer perfekten 0° Stellung.

Edelstahl satiniert



EN 1906 : 4/*7/-/B1/1/5/0/A

*1,2 Mio. Drückerbetätigungen

Prüfnormen

Südmetall Malibu 303 Prüfnormen
Südmetall Malibu 303 Prüfnormen
Südmetall Malibu 303 Ausführungsvarianten

303-4101-111-1000-11

Südmetall Malibu 303 Ausführungsvarianten

303-4101-111-1101-11

Südmetall Malibu 303 Ausführungsvarianten

303-4101-111-1102-11

Südmetall Malibu 303 Ausführungsvarianten

303-4101-111-1104-11

Südmetall Malibu 303 Ausführungsvarianten

303-4101-111-1202-11

Südmetall Malibu 303 Ausführungsvarianten

303-4101-111-1301-11

Südmetall Malibu 303 Ausführungsvarianten

303-4101-111-1400-11

Südmetall Malibu 303 Ausführungsvarianten

303-4101-111-1402-11

  • 1.200.000 geprüfte Drückerbetätigungen
  • Kugellager
  • Stabile Metallunterkonstruktion
  • Hochhaltefeder Standard
  • Schrauben mit Schraubensicherung
  • Schnelle und einfache Montage durch das patentierte Top Speed System (Bajonett-Verschluss System)
  • M6 Madenschraube mit Schraubensicherung zur optimalen Verbindung zwischen Drücker und Drückerstift
  • Alle Ausführungen möglich (BB, PZ, Wechselgarnitur, Feuerhemmend und Panik...)
  • Große Auswahl an Drücker Designs
  • Große Auswahl an Drücker Veredelungen an der Oberfläche (ABACO, PVD, Schwarzstahl Optik, u.v.m...)

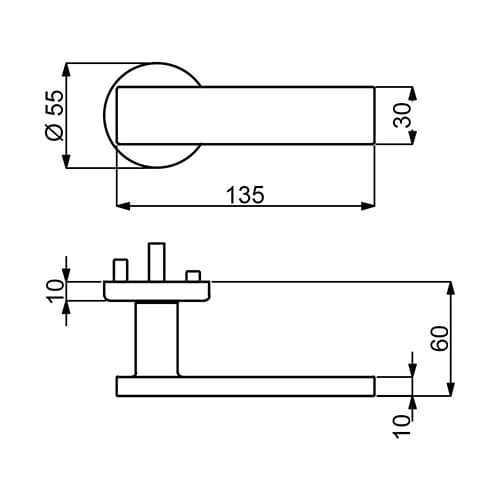

  • Rosette DM 55 mm, Höhe 10 mm
  • Umweltfreundliche Verpackung ausschließlich aus Karton

Benutzerklasse:

Norm

Top Speed COMFORT

4

Bestanden

Bewegungszyklen:

Norm

Top Speed COMFORT

200.000

1.200.000

Werte gemessen bei 1 Million Betätigungen

Zugbeanspruchung:

Norm

Top Speed COMFORT

<= 2 mm

<= 0,8 mm

Südmetall Malibu 303 Normen und Messungen

Freies Spiel:

Norm

Top Speed COMFORT

<= 6 mm

<= 0,35 mm

Südmetall Malibu 303 Normen und Messungen

Freie Winkelbewegung:

Norm

Top Speed COMFORT

<= 5 mm

<= 2,1 mm

Südmetall Malibu 303 Normen und Messungen

Ruhestellung:

Norm

Top Speed COMFORT

<+- 1 Grad

<+- 0 Grad

Südmetall Malibu 303 Normen und Messungen
